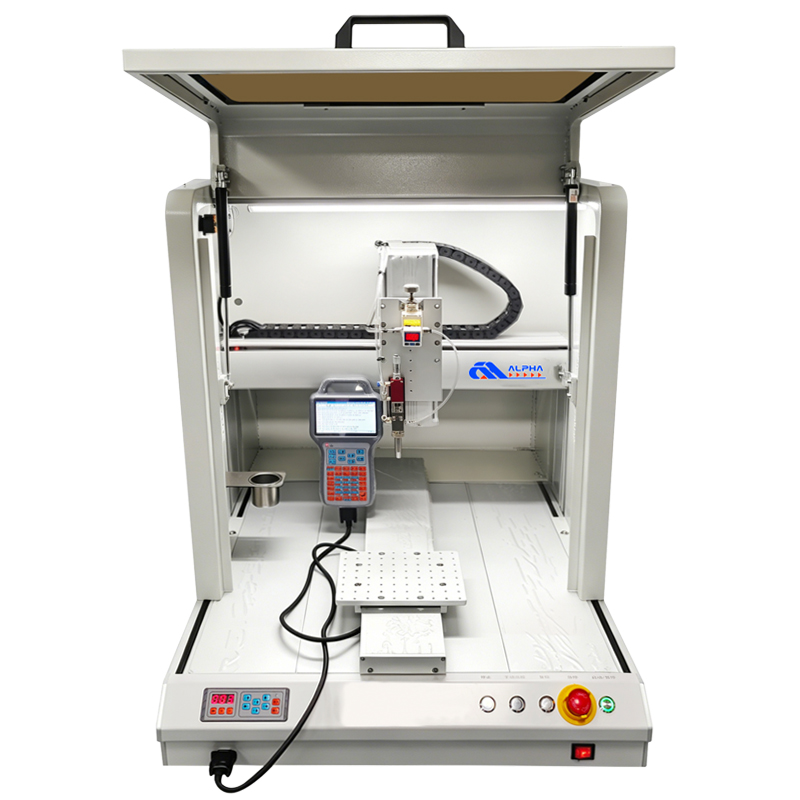

一、桌面涂覆机（AL-T551-1）
1） 1.设备图片（图片仅供参考 ）

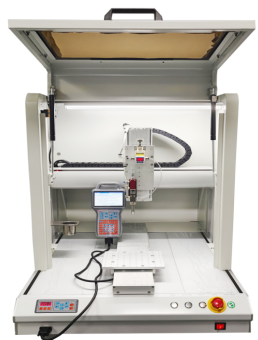

1.主机
2.2升压力桶
（2）设备参数：
产品型号 | AL-T551-1 |
单边涂覆大面积 | L450mm*W450mm |
机器重量 | 85KG |
机器尺寸 | 730*800*900(单位：mm)[含外罩尺寸] |
驱动方式 | 步进电机+同步带控制 |
马达系统 | 步进式精密马达 |
胶阀类型 | 一把精密雾化阀A-603 |
胶桶容积 | 配1套2升压力桶+1套2升清洗桶 |
导轨 | 进口品牌，主轴双导轨驱动 |
重复定位精度 | ±0.02mm |
运动速度 | X、Y1、Y2：高500mm/s,Z:300mm/s |
加工台面 | 单Y台面 |
示教模式 | 教导盒，程序可导出重复使用 |
控制系统 | 自主研发运动控制系统 |
输入电源 | AC220V 50HZ 500W |
(3)工作特点：
l 步进电机和同步带驱动控制方式，高刚性，运行平稳；
l 高速高精度，作业效率大幅提升；
l 单机即可操作、安装简便；人性化的教导盒程序设定，上手方便；
l 全自动桌面涂覆机具有画点、线、弧、圆，不规则曲线连续补间输入程序等示教功能；
l 任意点,线,面,圆弧等不规则曲线连续涂覆功能。
（4）阀体介绍：
| 阀体型号选择仅供参考，以实际打样为主 |
| 特性与优点： 可实现低气压雾化，喷涂精度高，禁涂区域和涂覆区域喷涂精度可在1mm处，能有效解决三防漆喷涂气泡、拉丝问题 |
应用范围： 所有三防漆都适用 | |
适应粘度范围： 50-1500CPS | |
喷涂速度：以实际应用为准，建议使用v=500mm/s | |
使用周期：与压缩空气等因素有关，建议90个工作日检查内部耗材情况，另外，每次使用后需使用配套稀释剂进行管路清洗， |
（5）配置清单：
序号 | 所属部分 | 部件名称 | 品牌 | 单位 | 产地 |
1 | 机械部分 | X、Y、Z轴电机 | 雷赛 | 个 | 中国 |
2 | 传动同步带 | 日硕 | 条 | - | |
3 | 滑台气缸 | NNT | 个 | - | |
4 | 数显开关 | NNT | 个 | - | |
5 | 精密调阀 | 亚德客 | 个 | 台湾 | |
6 | 传动线性滑轨 | 海利盈 | 条 | 中国 | |
7 | 电气部分 | 开关电源 | MeanWell明纬 | 个 | 台湾 |
8 | U型传感器 | 华怡丰 | 个 | 日本 | |
9 | 步进驱动器 | 雷赛 | 个 | 中国 | |
10 | 电磁阀 | NNT | 个 | 中国 | |
11 | 气源处理器 | 亚德客 | 个 | 台湾 | |
12 | 运动控制系统 | 自主研发 | 套 | 中国 | |
14 | 2L压力桶 | 专业定制 | 个 | 中国 | |
15 | 阀体 | 定制 | 把 | 中国 | |
16 | φ6供胶管 | 定制 | 米 | 中国 |
