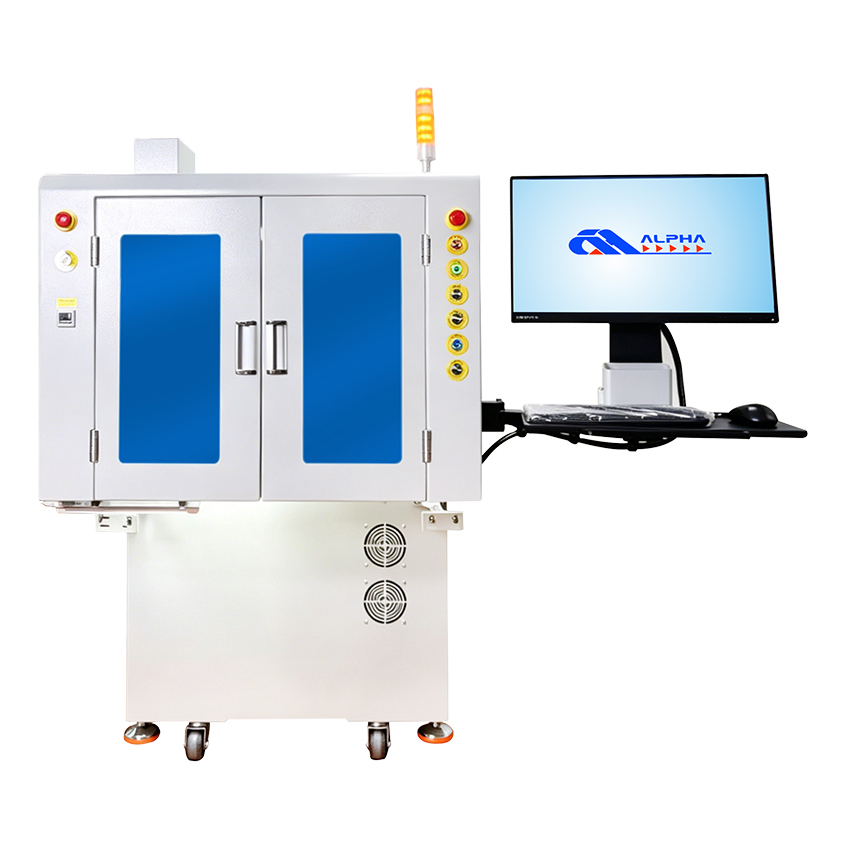

一、五轴视觉跟随点胶机（AL-M50-D）
1. 设备图片（仅供参考）

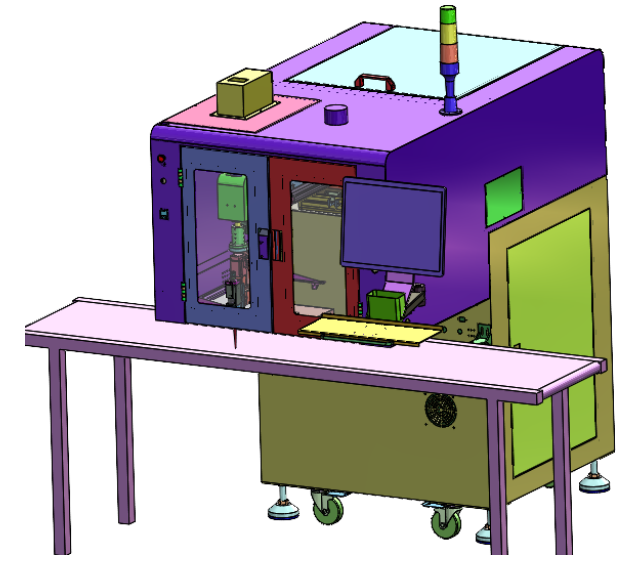

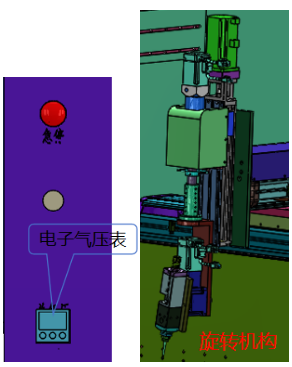

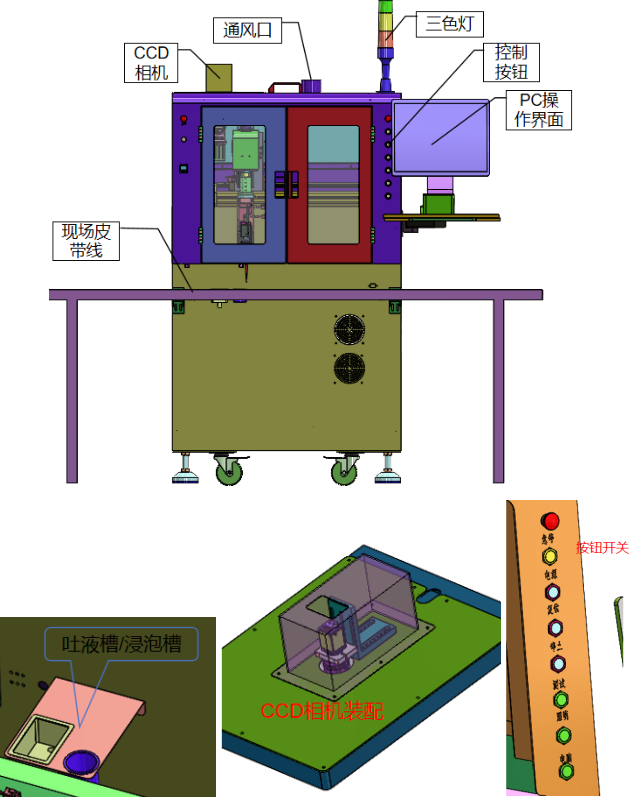

（1）机台

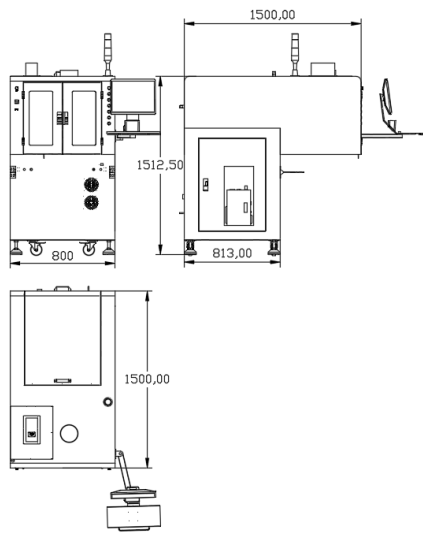

机台相关尺寸

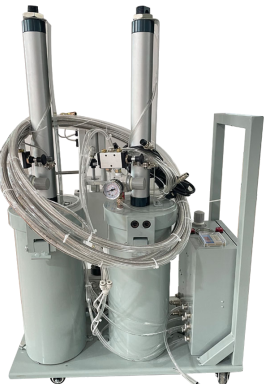

（2）2600ml双桶带增压气动供胶系统

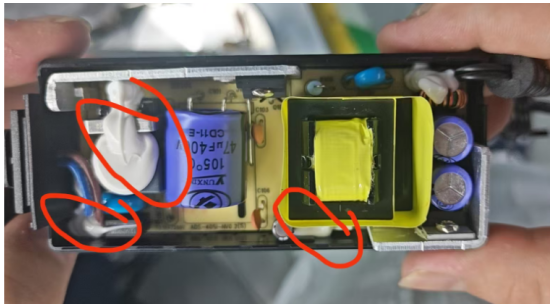

3600÷（3×1.09）=1100UPH
2. 设备运作流程
3. 设备参数
机台型号 | AL-M50-T |
机架外型尺寸L*W*H | L800*W1500*H1500（单位：mm） |
重复精度 | ±0.02mm |
轴数 | 5轴/独立控制 |
CCD视觉相机 | 1套，独立悬挂 |
相机识别范围 | L300*W400（单位：mm） |
调节驱动方式 | 精密丝杆+精密滑轨 |
控制方式 | 工控机+显示器 |
工作环境温度 | -20°C----+35°C |
输入电源 | AC220V 50--60HZ |
涂覆范围 | L300*W300*H100（单位：mm） |
总功率 | 2KW |
整机重量 | 450KG |
MAX速度 | 1000mm/s |
料桶容积 | 1套2600ml双桶带增压气动供胶系统 |
胶阀类型 | 1把大流量点胶阀A-N03 |
灵活性 | 5轴独立控制 |
适用线体 | 高度：750±50mm，皮带宽度：400mm |
4. 设备特点
l 无需任何工装夹具、治具。
l 无需专人值守，换产品调好程序后不需要人工看管。
l 产品同一方向可任意摆放，视觉自动定位跟踪点胶。
l 支持多任务并行处理，单次视觉识别可同步完成定位、纠偏功能。
l 具有画点、直线、连续线、弧、圆、不规则曲线、连续线段、不连续线段等点胶功能。
l 设备可配置输送线体，也可与现场原皮带拉无缝对接、无需改变原来产线结构及设施设备。
5. 阀体介绍
回吸点胶阀（A-N03） | 阀体型号选择仅供参考，以实际打样为主 |
 | 特性与优点：非常适合用于微量精密点胶，Min点胶空间可达到0.18mm,零残胶量、无滴液关闭，出胶针嘴规格22-33针头规格 |
适应粘度范围：50-3000CPS | |
喷涂速度：以实际应用为准,建议使用v=500mm/s | |
应用范围：环氧树脂、润滑油、记号墨、溶剂、UV胶和光固化胶、粘合剂 | |
使用周期：与压缩空气等因素有关，建议90个工作日检查内部耗材情况，另外，每次使用后需使用配套稀释剂进行管路清洗， |
6. 配置清单
序号 | 部件名称 | 品牌 | 单位 |
1 | 断路器 | 正泰 | 个 |
2 | 熔断器 | 正泰 | 个 |
3 | 交流接触器 | 正泰 | 个 |
4 | 继电器 | 正泰 | 个 |
5 | 开关电源 | 明纬 | 个 |
6 | 开关按钮 | 一佳 | 个 |
7 | 电磁阀 | 亚德客 | 个 |
8 | 气源处理器 | 亚德客 | 个 |
9 | 数显表 | 亚德客 | 个 |
10 | 调压阀 | 亚德客 | 个 |
11 | 继电器 | 松下 | 个 |
12 | 气动球阀 | 亚德客 | 个 |
13 | 磁性开关 | 亚德客 | 条 |
14 | 相机 | 海康 | 个 |
15 | 镜头 | 海康 | 个 |
16 | 工控机 | 研华 | 台 |
17 | 显示器 | 联想 | 台 |
18 | 限位传感器 | 欧姆龙 | 条 |
19 | 鼠标 | 航世 | 个 |
20 | 键盘 | 航世 | 个 |
21 | 信号指示灯 | 可莱特 | 个 |
22 | 伺服电机X、Y、Z、U、R | 安驰电机 | 台 |
23 | 传动丝杆 | 上银 | 条 |
24 | 传动线性滑轨 | 上银 | 条 |
25 | 伺服驱动器 | 安驰伺服驱动 | 台 |
