一、落地式桌面涂覆机（AL-T6441-UV-2）

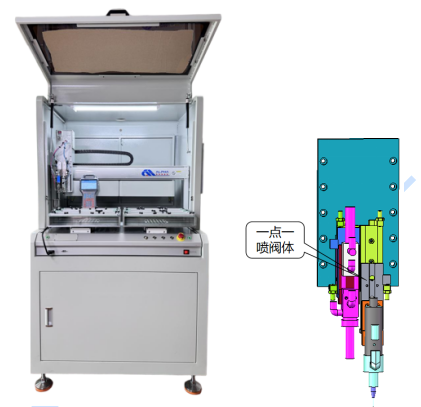

1．机台图片(仅供参考）
机台结构
LED固化光源灯
2．设备参数
产品型号 | AL-T6441-UV-2 |
单边喷涂面积 | L325*W245mm |
机器重量 | 150KG |
机器尺寸 | L840*W960*H1600(单位：mm) |
驱动方式 | 步进电机+同步带 |
马达系统 | 步进式精密马达 |
胶阀类型 | 一把A-603精密雾化阀、一把A-D05撞针涂覆阀 |

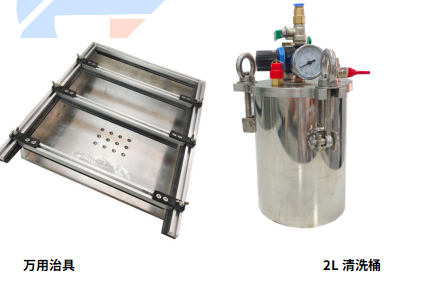

胶桶容积 | 一个2L的供胶桶、一个2L清洗桶 |
导轨 | 进口品牌，主轴双导轨驱动 |
气缸 | 知名品牌驱动气缸控制阀体升降 |
重复定位精度 | ±0.02MM |
运动速度 | X、Y1、Y2：高500mm/s;Z300mm/s |
LED灯源功率 | 200W |
加工台面 | 双Y台面 |
示教模式 | 教导盒，程序可导出重复使用 |
控制系统 | 自主研发控制系统 |
输入电源 | AC220V 50Hz 1KW |
3．工作特点
l 步进电机和同步带驱动控制方式，高刚性，运行平稳；
l 高速高精度，作业效率大幅提升；
l 单机即可操作、安装简便，人性化的教导盒程序设定，上手方便；
l 全自动桌面涂覆机具有画点、线、弧、圆，不规则曲线连续补间输入程序等示教功能；
l 任意点,线,面,圆弧等不规则曲线连续涂覆功能。
4．阀体介绍
| 阀体型号选择仅供参考，以实际打样为主 |
| 特性与优点： 可实现低气压雾化，喷涂精度高，禁涂区域和涂覆区域喷涂精度可在1mm处，能有效解决三防漆喷涂气泡、拉丝问题 |
应用范围： 所有三防漆都适用 | |
适应粘度范围： 50-1500CPS | |
喷涂速度：以实际应用为准，建议使用v=500mm/s | |
使用周期：与压缩空气等因素有关，建议90个工作日检查内部耗材情况，另外，每次使用后需使用配套稀释剂进行管路清洗， | |
撞针涂覆阀（A-D05） | 阀体型号选择仅供参考，以实际打样为主 |
| 特性与优点：非常适合用于微量精密涂覆，小涂覆空间可达到0.18mm ,零残胶量、无滴液关闭，出胶针嘴规格22-33针头规格 |
适应粘度范围： 50-3000 CPS | |
喷涂速度：以实际应用为准, 建议使用v=500mm/s | |
应用范围：环氧树脂、润滑油、记号墨、溶剂、UV胶和光固化胶、粘合剂 | |
使用周期：与压缩空气等因素有关，建议90个工作日检查内部耗材情况，另外，每次使用后需使用配套稀释剂进行管路清洗， |
2．配置清单
序号 | 所属部分 | 部件名称 | 品牌 | 单位 | 产地 |
1 | 机械部分 | X、Y、Z轴电机 | 雷赛 | 个 | 中国 |
2 | 传动同步带 | 日硕 | 条 | - | |
3 | 滑台气缸 | NNT | 个 | - | |
4 | 数显开关 | NNT | 个 | - | |
5 | 精密调阀 | 亚德客 | 个 | 台湾 | |
6 | 传动线性滑轨 | 海利盈 | 条 | 中国 | |
7 | 电气部分 | 开关电源 | MeanWell明纬 | 个 | 台湾 |
8 | U型传感器 | 华怡丰 | 个 | 日本 | |
9 | 步进驱动器 | 雷赛 | 个 | 中国 | |
10 | 电磁阀 | NNT | 个 | 中国 | |
11 | 气源处理器 | 亚德客 | 个 | 台湾 | |
12 | 运动控制系统 | 自主研发 | 套 | 中国 | |
13 | LED固化光源 | 专业定制 | 个 | 中国 | |
14 | 供胶部分 | 2L压力桶 | 专业定制 | 个 | AL |
15 | 阀体 | AL定制 | 把 | AL | |
16 | φ6供胶管 | AL定制 | 米 | 进口 |
3．易损件耗材清单
序号 | 名称 | 规格 | 单位 | 数量 | 参考图片 |
1 | U型电眼 | EE-SX671-R | 个 | 1 |
|
2 | U型电眼 | EE-SX672-R | 个 | 1 |
|
3 | 密封圈套装 | 若干 | 套 | 1 |
|
4 | 胶桶封圈 | 2L |
| ||
5 | 胶管 | 8mm | 米 | 3 |
|
6 | 胶桶封圈 | 30L | 个 | 1 |
|
7 | 球阀 | 2分 | 个 | 1 |
|
8 | 防护阀 | 2分 | 个 | 1 |
|
9 | 气动接头 | M4-6 | 个 | 1 |
|

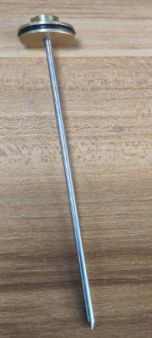

10 | 阀体撞针 | 603 | 个 |
| |
11 | 阀体出胶杆 | 603 | 个 |
|
